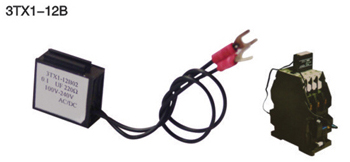

3TX1-12B

3TX系列过电压抑制器广泛应用于数控系统和PLC系统的控制电路等一系列具有电子线路的电气控制系统中能有效地抑制接通或分断交流感性负载（接触器、电机、电磁阀）时引起的瞬间高压和高次谐波，*控制系统可靠运行。我公司根据机电一体化的要求，开发了3TX系列过电压抑制器。

过电压抑制器的安装形式有导轨式、卡装式和螺钉装置式，接线方式有螺钉式、导线式和焊接式等。导轨式用于35mm标准导轨安装，卡装式广泛用于3TB(CJX1/CJX3)系列接触器和3TH(JZC1)系列中间继电器，直接安装在该类产品的标记框上。为适应输出接口有较多交流感性负载的情况，我公司设计了多路过电压抑制器，采用35mm标准导轨安装，三相过电压抑制器（阻容型）内部三组RC电炉采用△形接法，与国外刹那品相同。
使用方法
我公司生产的3TX1过电压抑制器适用频率为50/60Hz，电压至500V的电源电路中，3TX3过电压抑制器适用于直流电压至200V的电源电路中。安装应尽可能靠近干扰源，以得到*效果。
产品型号 接线方式 适用电压范围 参数 形式
C(μF) R(Ω)
3TX1-12B01
3TX1-12B02
3TX1-12B03
3TX1-12B04
3TX1-12B05		 导线式 24V~48V AC/DC
100V~240V AC/DC
100V~240V AC/DC
100V~240V AC/DC
100V~240V AC/DC		 0.22
0.1
0.22
0.22
0.1		 22
220
220
510
100		 单相、卡装式
