时间继电器的有哪些分类与工作原理和怎么接线图详解 |
发布者:admin 发布时间:2019-12-09 22:10:33 点击:911 |
时间继电器是一种继电保护设备,其主要是利用电磁原理或机械原理实现延时控制电路。也可以说时间继电器是一种使用在较低的电压或较小电流的电路上,用来接通或切断较高电压、较大电流的电路的电气元件。下面我们来了解一下时间继电器的工作原理,分类和接线图。
一、分类
1.按工作原理分类
按其工作原理的不同,时间继电器可分为空气阻尼式时间继电器、电动式时间继电器、电磁式时间继电器、电子式时间继电器等。
(1)空气阻尼式时间继电器
利用空气通过小孔时产生阻尼的原理获得延时。其结构由电磁系统、延时机构和触头三部分组成。电磁机构为双口直动式,触头系统为微动开关,延时机构采用气囊式阻尼器。
(2)电子式时间继电器
电子式时间继电器是利用RC电路中电容电压不能跃变,只能按指数规律逐渐变化的原理,即电阻尼特性获得延时的。
特点:延时范围广,*长可达3600 S,精度高,一般为5%左右,体积小,耐冲击震动,调节方便。
(3)电动机式时间继电器
电动机式时间继电器是利用微型同步电动机带动减速齿轮系获得延时的。
特点:延时范围宽,可达72小时,延时准确度可达1%,同时延时值不受电压波动和环境温度变化的影响。
电动机式时间继电器的延时范围与精度是其他时间继电器无法比拟的,其缺点是结构复杂、体积大、寿命低、价格责,准确度受电源频率影响。
(4)电磁式时间继电器。
电磁式时间继电器是利用电磁线圈断电后磁通缓慢衰减的原理使磁系统的衔铁延时释放而获得触点的延时动作原理而制成的,它的特点是触点容量大,故控制容量大,但延时时间范围小.精度稍差,主要用于直流电路的控制中。
2.按延时方式分类
根据其延时方式的不同,时间继电器又可分为通电延时型和断电延时型两种。
(1)通电延时型时间继电器
在获得输入信号后立即开始延时,需待延时完毕,其执行部分才输出信号以操纵控制电路;当输入信号消失后,继电器立即恢复到动作前的状态。
(2)断电延时型时间继电器
恰恰相反,当获得输入信号后,执行部分立即有输出信号;而在输入信号消失后,继电器却需要经过一定的延时,才能恢复到动作前的状态。
二、时间继电器的工作原理:
时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。简单来说就是在继电器的线圈上串了一个带时间控制的电路模块,通电后电路模块使继电器线圈保持了你设定的时间通电后断电的功能。
三、时间继电器接线图

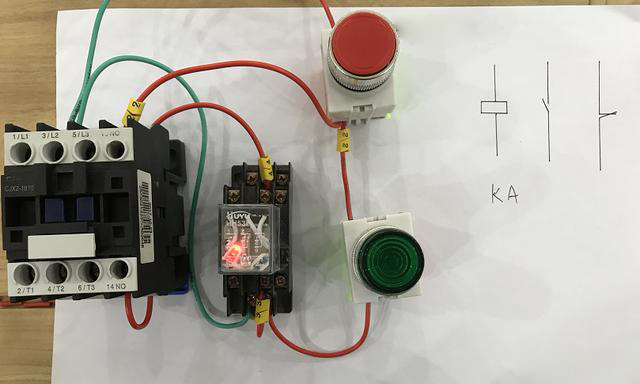

有朋友说如何用小型继电器控制交流接触器,我们进接个一个微型继电器控制接触器的自锁电路,首先我们看这个运作中的电路。继电器得电接触器才会得电吸合形成自锁电路。下面我们一起来看时间继电器接线图。

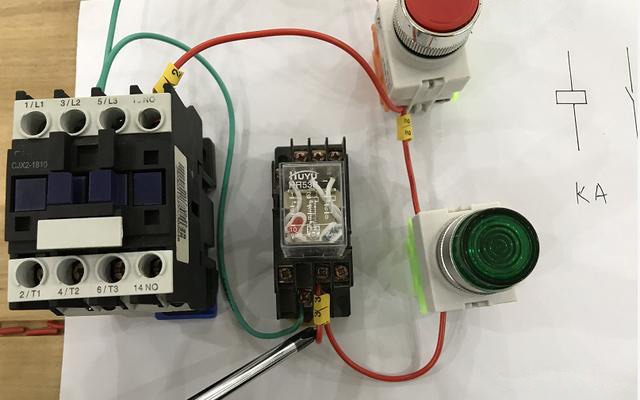

1.零线分别进接触器和继电器线圈,2号线:红色线火线进停止按钮常闭,常闭出来两根线一根进启动按钮,一根接触器常开。

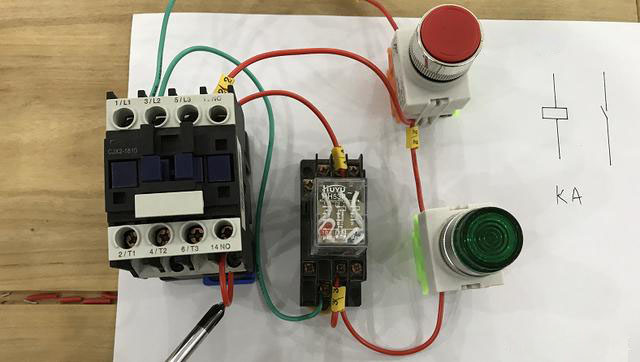

2.3号线启动按钮出来两根线一根进继电器线圈用来启动继电器,同时并联一根到继电器的常开触点,控制接触器的吸合。

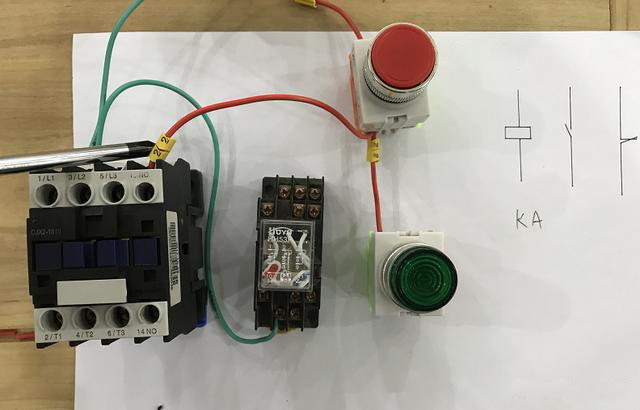

3.4号线,继电器常开出来进接触器的线圈A2。当继电器得电吸合的同时,交流接触得电吸合。
4.接触器下端的A2与接触器辅助触点常开连起来,自锁作用。这就继电器如何控制接触器的吸合。感谢大家阅读我是小豆,感谢平台让我们更好的交流学习。
总结:以上就是关于时间继电器的工作原理,时间继电器的分类和时间继电器接线图的全部内容。 |
