中间继电器在电路中主要起什么作用图文详细解析
发布者:admin  发布时间:2019-12-11 19:49:53  点击:798
下面由无锡飞沪科技厂家带你们了解:中间继电器在电路中主要起什么作用。一般的电路常分成主电路和控制电路两部分,继电器主要用于控制电路,接触器主要用于主电路;通过继电器可实现用一路控制信号控制另一路或几路信号的功能,完成启动、停止、联动等控制,主要控制对象是接触器;接触器的触头比较大,承载能力强,通过它来实现弱电到强电的控制,控制对象是电器。
中间继电器
中间继电器就是个继电器,都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。线圈通电,动铁芯在电磁力作用下动作吸合,带动动触点动作,使常闭触点分开,常开触点闭合;线圈断电,动铁芯在弹簧的作用下带动动触点复位。

在工业控制线路和现在的家用电器控制线路中,常常会有中间继电器存在,对于不同的控制线路,中间继电器的作用有所不同,其在线路中的作用常见的有以下几种。

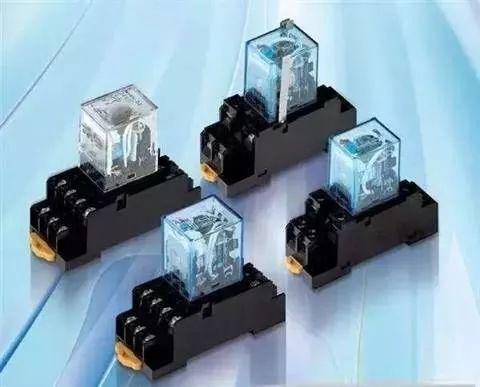

中间继电器厂家
1、代替小型接触器
中间继电器的触点具有一定的带负荷能力,当负载容量比较小时,可以用来替代小型接触器使用,比如电动卷闸门和一些小家电的控制。这样不仅可以起到控制的目的,而且可以节省空间,使电器的控制部分做得比较精致。

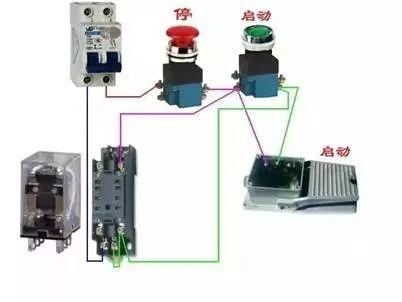

中间继电器代替小型接触器

2、增加接点数量
在电路控制系统中,线路中增加一个中间继电器,不仅不会改变控制形式、增加接点数量,而且便于维修。


3、增加接点容量
中间继电器的接点容量虽然不是很大,但也具有一定的带负载能力,同时其驱动所需要的电流又很小,因此可以用中间继电器来扩大接点容量。而在控制线路中使用中间继电器,通过中间继电器来控制其他负载,达到扩大控制容量的目的。


4、转换接点类型
在工业控制线路中,可以将一个中间继电器与原来的接触器线圈并联,用中间继电器的常闭接点去控制相应的元件,转换一下接点类型,可以实现需要使用接触器的常闭接点才能达到控制目的。

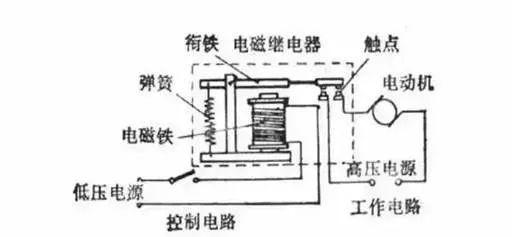

中间继电器转换接点

5、用作开关
在一些控制线路中,一些电器元件的通断常常使用中间继电器,用其接点的开闭来控制。如彩电或显示器中常见的自动消磁电路,三极管控制中间继电器的通断,从而达到控制消磁线圈通断的作用。


6、转换电压
在工业控制线路控制线路中电压是DC24V,而电磁阀的线圈电压是AC220V,安装一个中间继电器,可以将直流与交流、高压与低压分开,便于以后的维修并有利于安全使用。
中间继电器转换电压

7、消除电路中的干扰

在工业控制或计算机控制线路中,虽然有各种各样的干扰抑制措施,但干扰现象还是或多或少地存在着,在内部加入一个中间继电器,可以达到了消除干扰的目的。

总结:以上是关于中间继电器在电路中主要起什么作用图文详细解析的全部内容,如还有关于中间继电器的疑问,可以咨询中间继电器厂家-飞沪继电器(无锡)科技有限公司。
