中间继电器是什么及使用注意事项
发布者:admin  发布时间:2019-12-12 22:04:46  点击:100

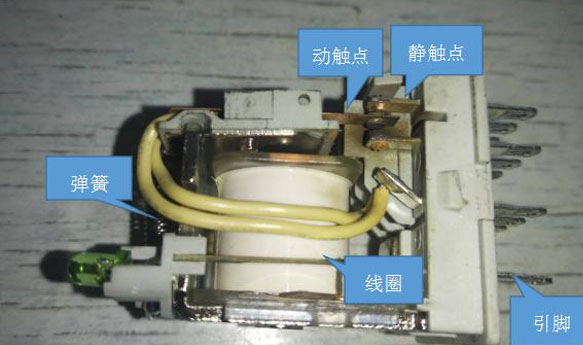

中间继电器它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同,都是由弹簧、动触点、静触点、线圈、接线端子和外壳等组成的。下面就由飞沪继电器有限公司为你们解答一下,中间继电器是什么及使用注意事项。

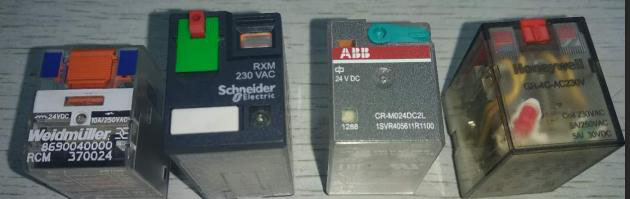

中间继电器
一、什么是中间继电器
中间继电器:用于继电保护与自动控制系统中,以增加触点的数量及容量。它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同,与接触器的主要区别在于:

接触器的主触头可以通过大电流,而中间继电器的触头只能通过小电流。所以,它只能用于控制电路中。它一般是没有主触点的,因为过载能力比较小。所以它用的全部都是辅助触头,数量比较多。
什么是中间继电器
二、中间继电器的使用

1.代替小型接触器
中间继电器的触点具有一定的带负荷能力,当负载容量比较小时,可以用来替代小型接触器使用,比如电动卷闸门和一些小家电的控制。

2.增加接点数量
在电路控制系统中一个接触器的接点需要控制多个接触器或其他元件时而是在线路中增加一个中间继电器。
中间继电器
3.增加接点容量
中间继电器的接点容量虽然不大,但也具有一定的带负载能力,同时其驱动所需要的电流又很小,因此可以用中间继电器来扩大接点容量。比如一般不能直接用感应开关、三极管的输出去控制负载比较大的电器元件。而是在控制线路中使用中间继电器,通过中间继电器来控制其他负载,达到扩大控制容量的目的。

4.转换接点类型
在工业控制线路中,常常会出现这样的情况,控制要求需要使用接触器的常闭接点才能达到控制目的,但是接触器本身所带的常闭接点已经用完,无法完成控制任务。这时可以将一个中间继电器与原来的接触器线圈并联,用中间继电器的常闭接点去控制相应的元件,转换一下接点类型,达到所需要的控制目的:用作开关和转换电压

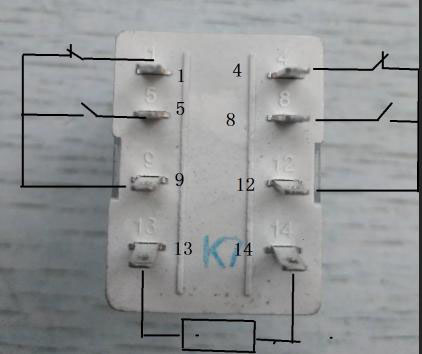

中间继电器转换接点类型
三、中间继电器在使用中的注意事项

1.确定线圈的电压
2.触点使用的类型与数量
3.触点的容量
中间继电器使用注意事项
以上是关于中间继电器是什么和中间继电器四点使用方法的三点注意事项的全部内容,如果还有关于中间继电器的任何问题,可以咨询继电器厂家-无锡飞沪继电器有限公司。
