时间继电器的工作原理
发布者:时间继电器  发布时间:2019-12-22 14:14:43  点击:572
之前文章中我们说过时间继电器分类 今天我们聊聊时间继电器的工作原理是什么,我想从事电工相关职业的人应该都知道,但对于不是这个行业的人来说,可能都不知道这是个什么东西,简单点说它就跟定时开关差不多,但又不完全相同,只能说在各个使用场景中各有各的优势,所以本文在这里还是来给大家说说时间继电器的工作原理是什么,让大家对它有个更深的认识,最后再说说它的选用时间继电器有什么注意的地方。

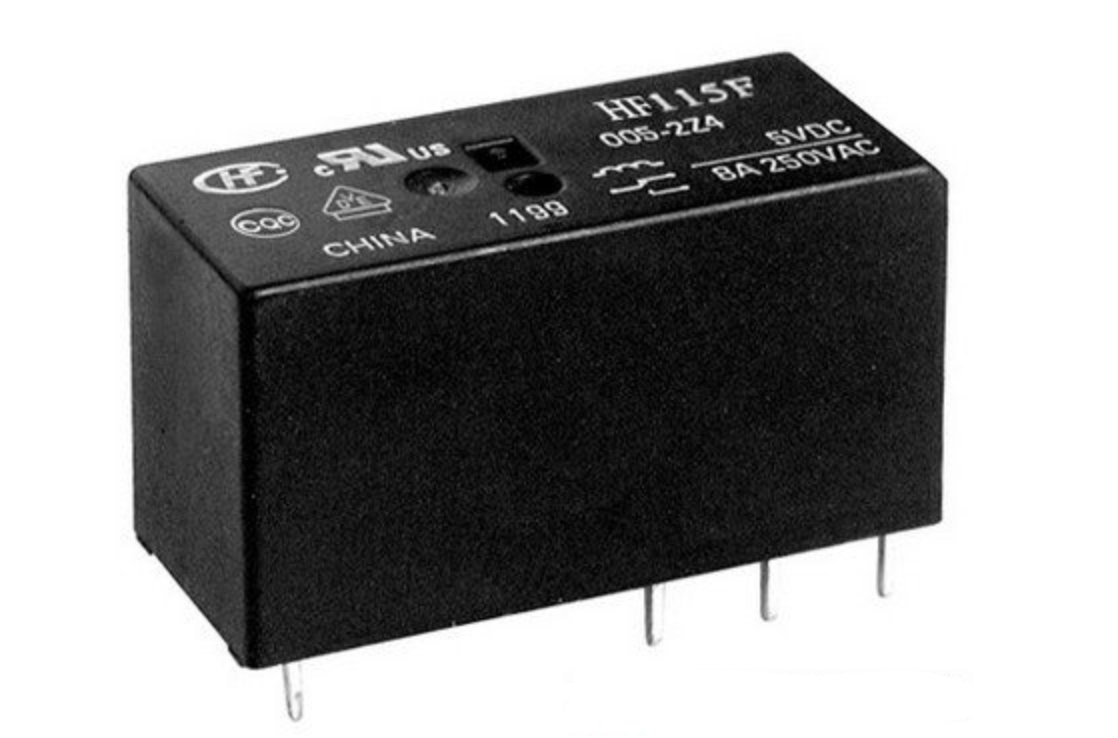

时间继电器
一、时间继电器的工作原理
利用电磁原理或机械动作原理实现触点延时接通或断开的自动控制电器。是从得到输入信号(线圈通电或断电)起,经过一段时间延时后才动作的继电器,主要应用于定时控制。

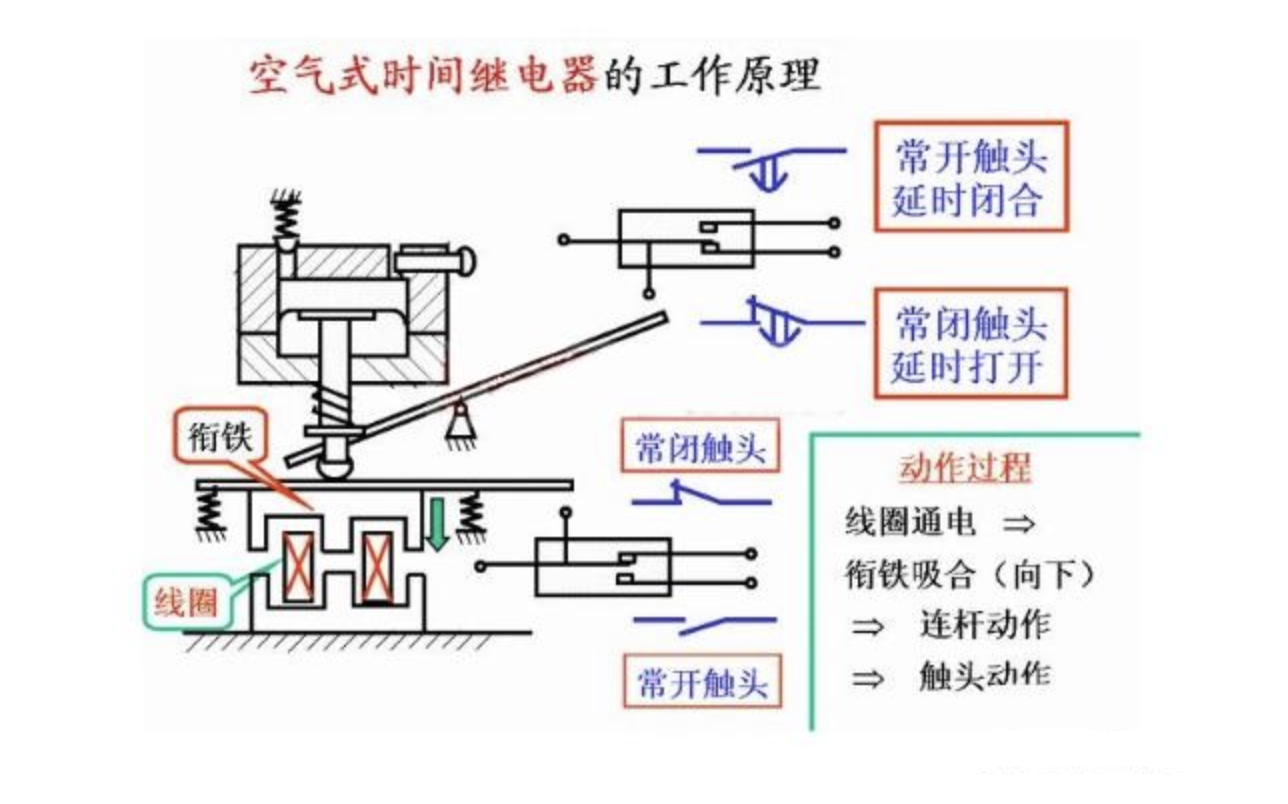

为了让大家更好的理解,我简单地画了一张草图,当然可能部分地方不是很规范,不过也无所谓,只要能看明白就行,所以大家不要把它当做实物图,只需要理解我想表达的意思即可,毕竟实物图还得买一个过来拆开才能看到它的结构。
时间继电器工作原理
首先当时间继电器通电之后,图中标注的活塞就会慢慢地往下压,至于是多慢,那就得看你设定的时间,时间短速度就快,时间长速度就慢,直到最后活塞会压在杠杆上,并将杠杆左侧也往下压,大家都知道杠杆一边向下的话,那另一边就肯定是向上,时间继电器也是同样的道理,当带有延时触点B的这一端慢慢往上抬,最后与固定不动的一个延时触点A接触,以此来实现通电,这一整个过程就是时间继电器的工作原理。

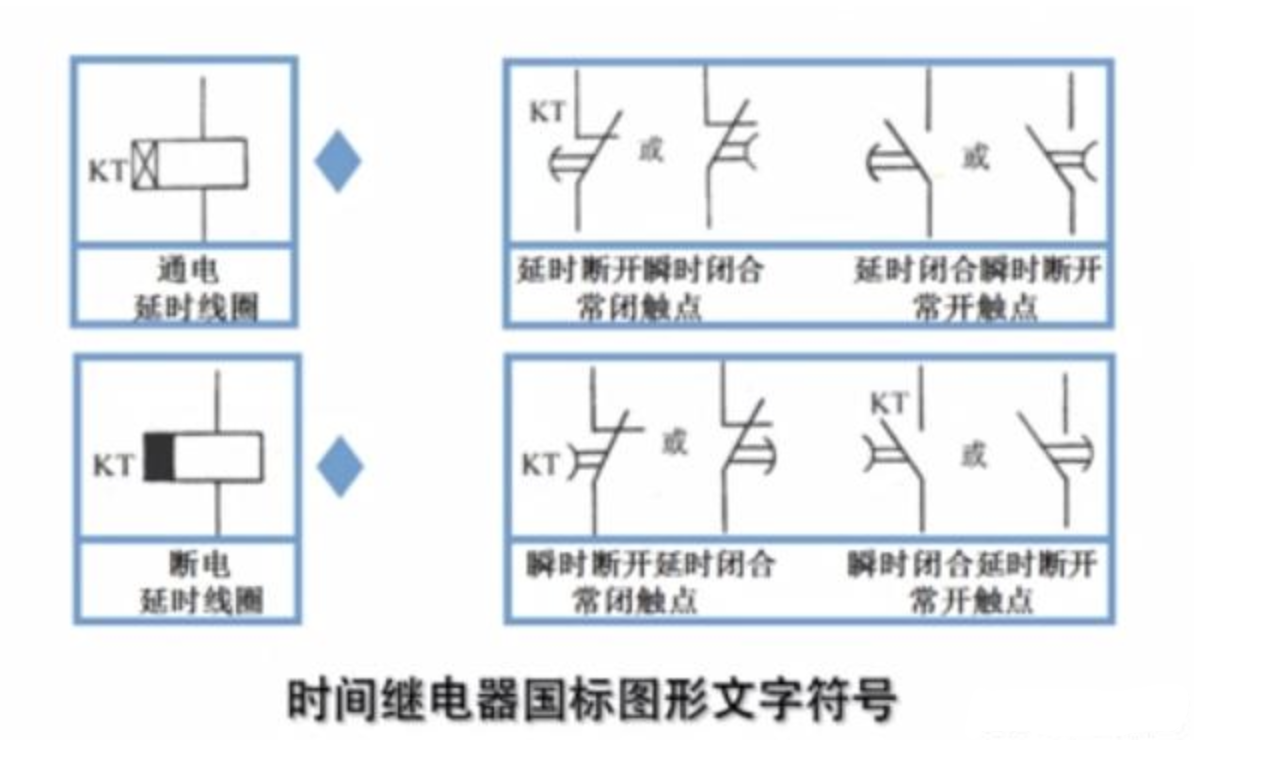

时间继电器的触点动作情况 通电延时型——当吸引线圈通电后,其瞬动触点立即动作;其延时触点经过一定延时再动作。 当吸引线圈断电后,所有触点立即复位。 断电延时型——当吸引线圈通电后,所有触点立即动作。 当吸引线圈断电后,其瞬动触点立即复位;其延时触点经过一定延时再复位。
时间继电器的线路接法
时间继电器工作原理
前面有说过它就像是一个定时开关,而时间继电器的线路接法也与你想设定的时间有关,值得注意的是因为生产厂家的不同,它们的接线方法也不一样,不过任何一个合格的时间继电器上都会自带接线图,如果没有的话,那你买的肯定是个假的,而且是打包票的那种,所以大家在判断一个时间继电器合不合格也可以从这一点去判断。


二、选用时间继电器,除了要注意电源的类型与电压的等级,还要注意以下几点:

1. 根绝控制系统的延时范围和精度选择时间继电器的类型和系列。在延时精度要求不高的场合,可选用价格低廉的空气阻尼式时间继电器;对精度要求高的场合,可选用电子式时间继电器。

2. 根据控制方式选择时间继电器的延时方式(通电延时或断电延时)。同时,还必须考虑对瞬时动作触点的影响。

3. 根据控制电路的工作电压选择空气阻尼式时间继电器吸引线圈的电压或电子时间继电器的工作电压。

4. 在使用空气阻尼式时间继电器时,应保持延时机构的清洁,防止因进气孔堵塞而失去延时作用。

写在最后:还有一点需要注意的就是时间继电器有两种,一种是通电延时,一种是断电延时,这个从字面意思理解就可以了,前者是设定多久后才通电,后者是多久后断电,所以大家也不要搞混了,免得到时候刚好搞反了!

总结:以上就是关于时间继电器的工作原理和选用时间继电器注意事项,如果还有相关时间继电器的疑问欢迎咨询我们在线客服。
