中间继电器的作用是什么 |
发布者:中间继电器 发布时间:2019-12-22 22:24:52 点击:2376 |

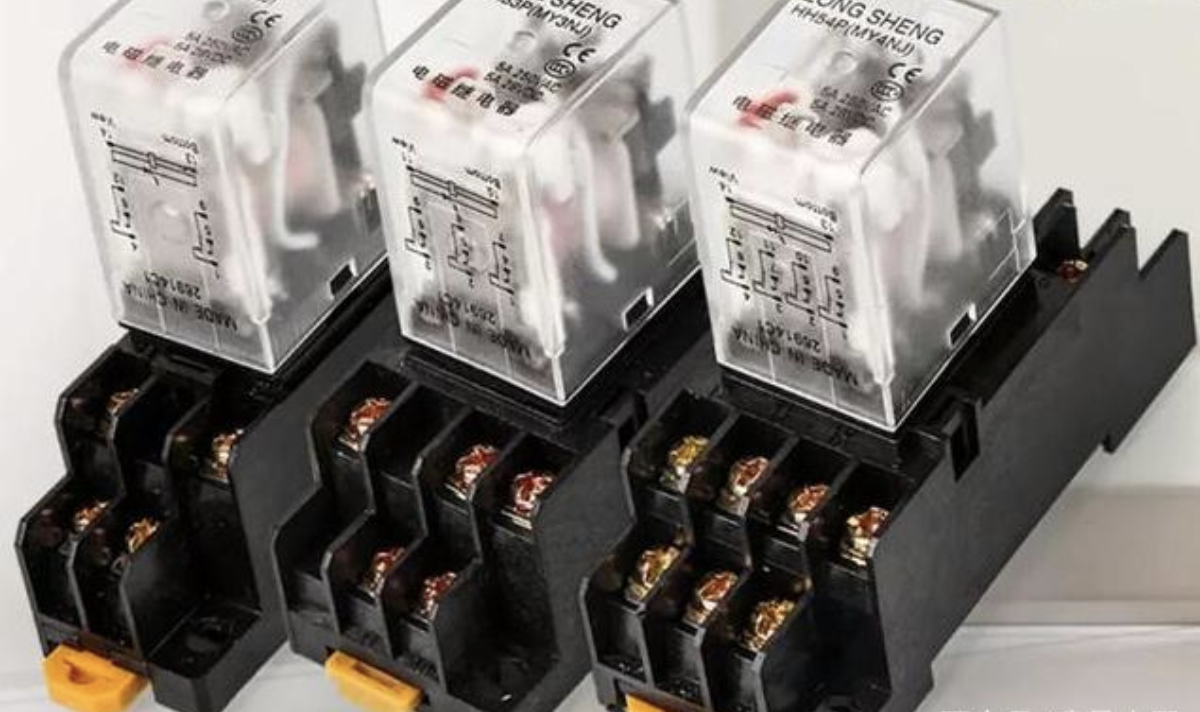

飞沪继电器为你们解答中间继电器的作用是什么。中间继电器:用于继电器保护和自动控制系统中,以增加触点的数量和容量。在工业控制电路和当前的家用电器控制电路中,通常有中间继电器。对于不同的控制电路,中间继电器的作用是不同的。下面就是中间继电器的作用是什么。
1.更换小型接触器
中间继电器的触点具有一定的负载能力。当负载能力较小时,可以用来代替小型接触器,例如电动卷闸门和一些小型家用电器的控制。这样,不仅可以达到控制的目的,而且可以节省空间,并且可以使电器的控制部分更加精致。
2.增加联系数量
在电路控制系统中,在电路中增加一个中间继电器不仅会改变控制形式,增加触点数量,而且还便于维护。
3.增加联系能力
尽管中间继电器的触点容量不是很大,但它也具有一定的负载容量。同时,驱动电流非常小,因此可以使用中间继电器来扩大触点容量。在控制电路中,中间继电器用于控制其他负载,以扩大控制能力。
4.转换针类型
在工业控制电路中,可以将中间继电器与原始接触器线圈并联连接,并且可以使用中间继电器的常闭触点来控制相应的组件,并且可以更改触点类型,以便接触器的闭合触点可用于达到控制目的。
5.用作开关
在某些控制电路中,通常通过使用中间继电器及其触点的断开和闭合来控制某些电气组件的通断。例如,彩电或显示器中常见的自动消磁电路,三极管控制中间继电器的通断,从而达到控制消磁线圈通断的功能。
6.开关电压
在工业控制线路中,电压为DC24V,而电磁阀的线圈电压为AC220V。安装中间继电器可以将DC与AC分开,将HV与LV分开,这为将来的维护和安全使用提供了方便。
7.消除电路中的干扰
在工业控制或计算机控制电路中,尽管有各种干扰抑制措施,但是干扰现象仍或多或少地存在。在内部增加一个中间继电器可以达到消除干扰的目的。

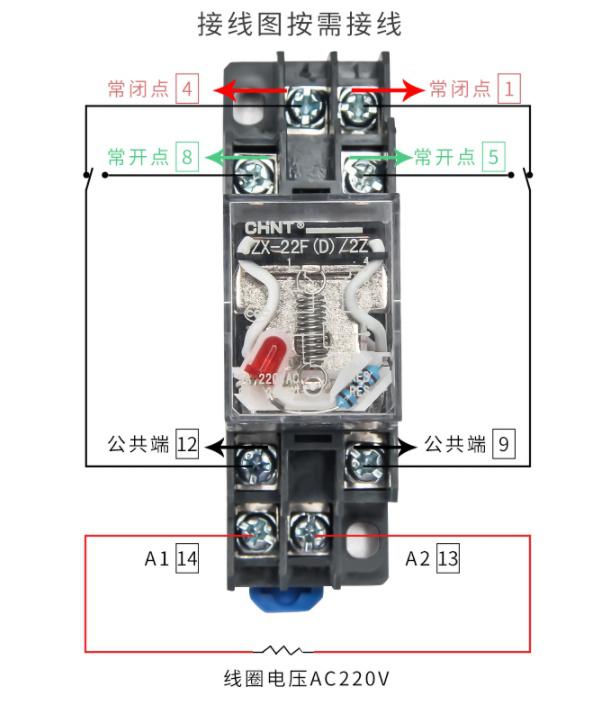

总结:以上是关于中间继电器的七个作用的全部内容。中间继电器的工作原理:中间继电器的结构和原理与交流接触器基本相同。 中间继电器和接触器之间的主要区别在于,接触器的主触点可以通过大电流,而中间继电器的触点只能通过小电流。 因此,只能在控制电路中使用。 它通常没有主触点,因为过载能力相对较小。 因此,它使用了大量的所有辅助触点。 新的*标准将中间继电器定义为K,旧的*标准定义为Ka。 一般为直流电源。 一些使用交流电源。
