时间继电器怎么调时间
发布者:时间继电器  发布时间:2019-12-28 14:13:42  点击:230

       之前文章写到过时间继电器的工作原理,今天飞沪继电器厂家来聊聊时间继电器怎么调时间。

       时间继电器是一种特殊产品,可分为上电延迟时间继电器或断电延时时间继电器。此外,还要知道适当的时间继电器可以达到以下精确度数据效果和适当合理的控制目的不仅取决于先前型号和尺寸规格的选择,还取决于时间的具体用途。继电器,包括调整步骤,这些是可用于关键应用的关键部分。今天是大家推荐的关于时间继电器的调整方法和注意事项

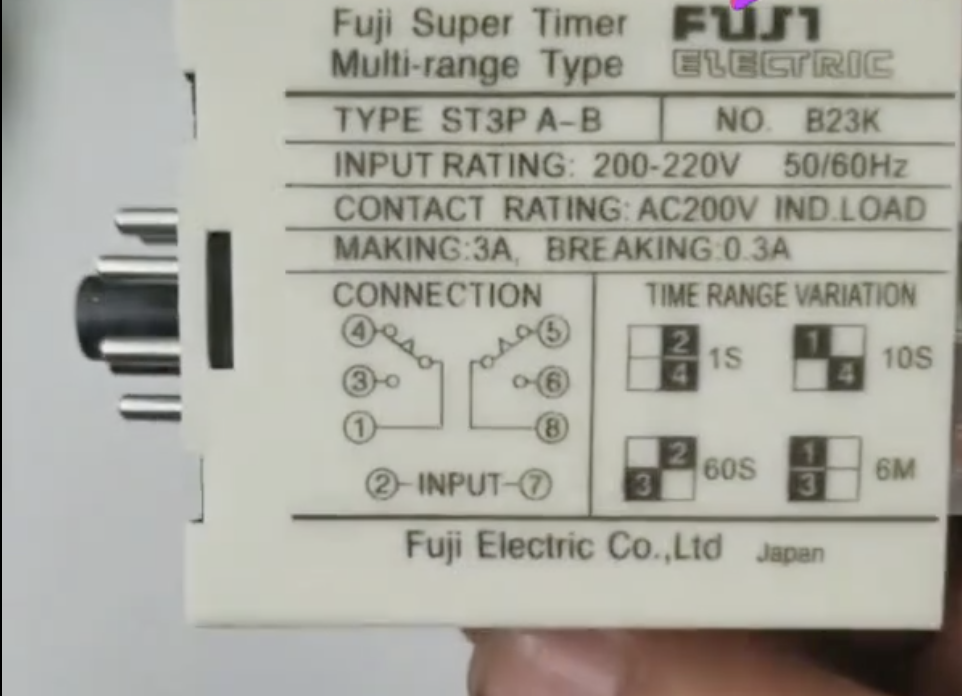

时间继电器
一、时间继电器如何调时间_时间继电器调整时间的方法
       1、调整静铁心与衔铁间的非导磁性垫片
  非导磁性垫片不同厚度改变了工作气隙,气隙改变后,衔铁闭合后的稳定磁通也随之改变,由于磁通在正常工作时已接近饱和,气隙改变不大时对稳定磁通的大小几乎没有影响,但接入一定厚度的垫片将使剩磁通明显改变,因而改变了磁通变化曲线的位置,在释放弹簧松紧一定情况下,释放磁通不变,因此增加垫片的厚度可以减少延时;反之将增加延时。非导磁性垫片一般用磷铜片制成,厚度为0.1、0.2、0.3mm,这种调节延时的方法为阶梯调节,故用于粗调。

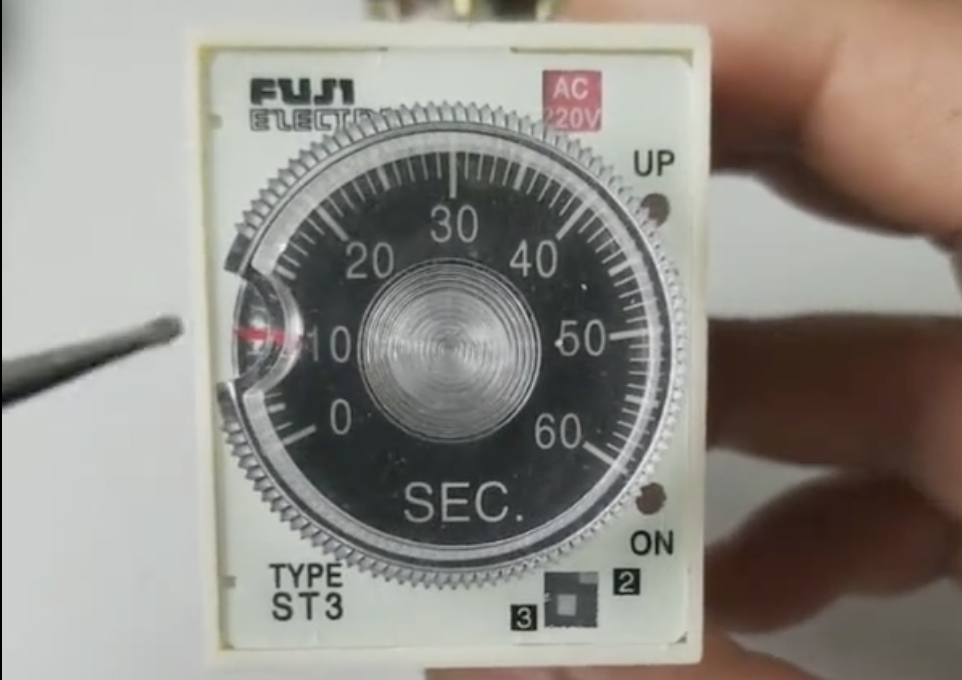

时间继电器怎么调时间
  2、调节释放弹簧
  释放弹簧越紧,反力越大,衔铁越易打开,延时越小,反之释放弹簧越松,则延时越大,释放弹簧的调节有一定限度,不能无限制地调松释放弹簧以达到延时增大,因为弹簧过松,延时会不准确,甚至衔铁会不能释放;同样也不能使弹簧过紧,以免衔铁不能吸合,这种方法可以连续平滑调节,故用于细调。

二、时间继电器的接线方法

  1、控制接线

  你把它看成直流继电器来考虑,3、7用来接12V控制电压;2、7用来接24V控制电压;其中的7当成直流电的负极,使用时接到零线;2接220V的火线。

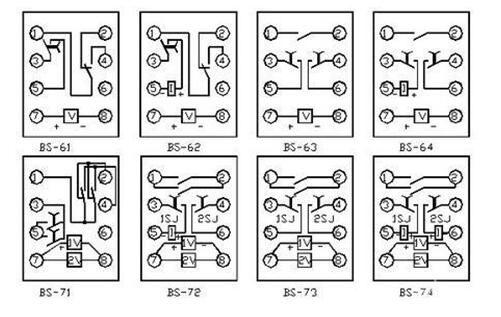

时间继电器的接线方法
  2、工作控制
  虽然控制电压接上了,但是是否起控制作用,由面板上的计时器决定。

  3、功能理解
  它就是一个开关,单刀双掷的,有一个活动点活动臂,就像常见的闸刀开关的活动刀臂一样,8是活动点,5是常闭点,继电器不动时,他们两个相连,动作时,8、6相连。

  4、负载接线
  电源的零线或负极接用电器的零线或负极端,电源的火线或正极接8脚,用电器的火线端或正极接6脚,5脚空闲不用。

  5、原理
  计时无效期间,8、5相连,相当于我们平常电灯开关断开状态,有效时,继电器动作,8、6相连,用电器得电工作,相当于我们平常电灯开关接通状态。

总结:以上是关于时间继电器怎么调时间和时间继电器的解析方法,如果还有关于时间继电器的任何问题,可以咨询飞沪继电器厂家。
